CANoe之CAPL语言设计（一）

CAPL 全称为 Communication Access Programming Language,即通信访问编程语言。 它是Vector公司专门为CANoe开发环境设计的编程语言，在语法和概念上与C语言类似。 借助CAPL,用户可以编写程序并应用到网络的各个节点上，也可以利用CAPL编程加强 测量分析功能，以及搭建高效的自动化测试模块。

1. CAPL 的特点

CAPL类似C语言，与C语言在语法和结构上有很多相同之处，但也有一些其特殊的地方(主要表现在函数声明和调用)。
(1) 未定义返回类型，默认为void类型；
(2) 像C++—样允许空的参数列表；
(3) 像C++—样允许函数重载；
(4) 参数检测与C++中一样；
(5) CAPL提供一些自带的库函数；
(6) CAPL编译时不对自带的关键字和自带的函数名做区分。

全局变量与局部变量
在CAPL中，全局变量需要被声明在variables部分，同时可以使用直接赋值方法进行初始化。如果没有初始化，编译器会执行自动初始化，默认值为0。全局变量的作用域包括整个CAPL文件以及与此文件有链接的其他CAPL文件。
与C语言不同，局部变量在CAPL中总是被静态地创建。这意味着初始化只在程序体启动时执行，当再次进入程序时，局部变量被假定是上一次跳出程序时的值。局部变量的作用域，仅限于当前函数体范围内，即该函数的大括号范围内。

关于以上全局变量和局部变量的描述，在这里使用一个示例说明：

// 在全局变量variables中定义int a
variables
{
  timer cycle;
  int a = 0;
}
// 设置一个定时器（秒），1s循环
on timer cycle{
  setTimer(cycle, 1);		// 复位定时器
  demo();
}
// CANoe点击start选项时执行
on start{
  setTimer(cycle, 1);
}
// 自定义一个函数体，使a自增；
demo(){
  a++;
  write("a = %d", a);
}

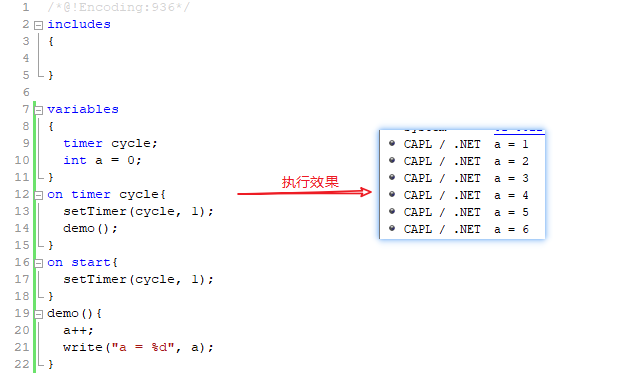

执行效果：a在循环过程中能够自增1

variables
{
  timer cycle;
}
on timer cycle{
  setTimer(cycle, 1);
  demo();
}
on start{
  setTimer(cycle, 1);
}
// 在自定义demo()函数体中定义int a，并直接赋值；
demo(){
  int a = 0;
  a++;
  write("a = %d", a);
}

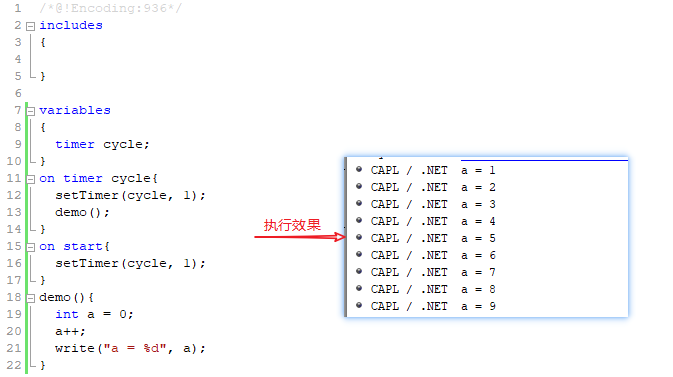

执行效果：出现了奇怪的现象，如果学过C语言的应该会觉得a为局部变量，每次执行demo()函数体，a 都会被赋值0，所以选择打印的结果应该为1。

下面我们再看另一种写法：

variables
{
  timer cycle;
}
on timer cycle{
  setTimer(cycle, 1);
  demo();
}
on start{
  setTimer(cycle, 1);
}
demo(){
// 先声明int a,再下一个语句赋值
  int a;
  a = 0;
  a++;
  write("a = %d", a);
}

执行效果：

由上示例可见：CAPL语言与C语言在局部变量这里有些差异，与C语言不同，局部变量在CAPL中总是被静态地创建。这意味着初始化只在程序体启动时执行，当再次进入程序时，局部变量被假定是上一次跳出程序时的值。

2、CPAL特有的类型

关于其他基础数据类型，这里不作描述。

2.1 报文

报文(CAN/LIN messages)是车载网络最基本的构成部分，CAPL提供了各种网络相对应的报文类。这里主要介绍CAN报文和LIN报文。

使用关键字message来声明一个报文变量，当使用message声明报文变量时，默认变量为CAN报文变量。当有数据库支撑的时候，一个完整的声明应该包括message ID或者 message name。

message OxA ml;               // ID OxA (hex)
message 100 m2;               // ID 100 (dec)
message EngineData m3;       // name EngineData

以标识符“x”结尾的ID表示这是一个扩展帧ID,例如，100x。 而 “*” 则表明这条报文在声明时还不含有CAN ID。例如：

on message CAN1.*              // event机制
{
  message *msg;                       // 使用 "*" 声明报文
  if(this.dir!=rx)                    // 判断报文是否为RX报文
    return;
  msg = this;                        // 将RX报文报文下来
}

注意：以这种方式声明报文，后期只有指定ID后，才能将msg发出去。

2.2 选择器Selector的使用

CAPL提供了一系列的选择器供用户按自己的意图去修改CAN Message属性。

如果需要在CAN1网络上发送一条指定的报文，报文名：magicMsg，报文id: 0x250, 包含8个字节0x00 01 02 03 04 05 06 07；可以定义如下：

variables
{
  message *magicMsg;
}
// CANoe点击start选项时执行
on start{
  magicMsg.CAN = 1;
  magicMsg.id = 0x250;
  magicMsg.dlc = 8;
  magicMsg.byte(0) = 0x00;
  magicMsg.byte(1) = 0x01;
  magicMsg.byte(2) = 0x02;
  magicMsg.byte(3) = 0x03;
  magicMsg.byte(4) = 0x04;
  magicMsg.byte(5) = 0x05;
  magicMsg.byte(6) = 0x06;
  magicMsg.byte(7) = 0x07;
  output(magicMsg);
}

执行上述工程后，可在CANoe Trace窗口看到如下报文信息。

说明：本发布文章为个人学习CANoe的学习笔记，学习中主要借鉴《CANoe开发从入门到精通》书籍以及Vector的官网资源。
