[大数据]Clickhouse --- 副本与分片

Clickhouse — 副本与分片

文章目录

Clickhouse --- 副本与分片

1. 概述

集群作为副本与分片的基础将Clickhouse的服务从单个节点扩展到多个节点。

Clickhouse的配置相当灵活，可以把所有节点放在一个单一的集群，也可以划分为多个集群。

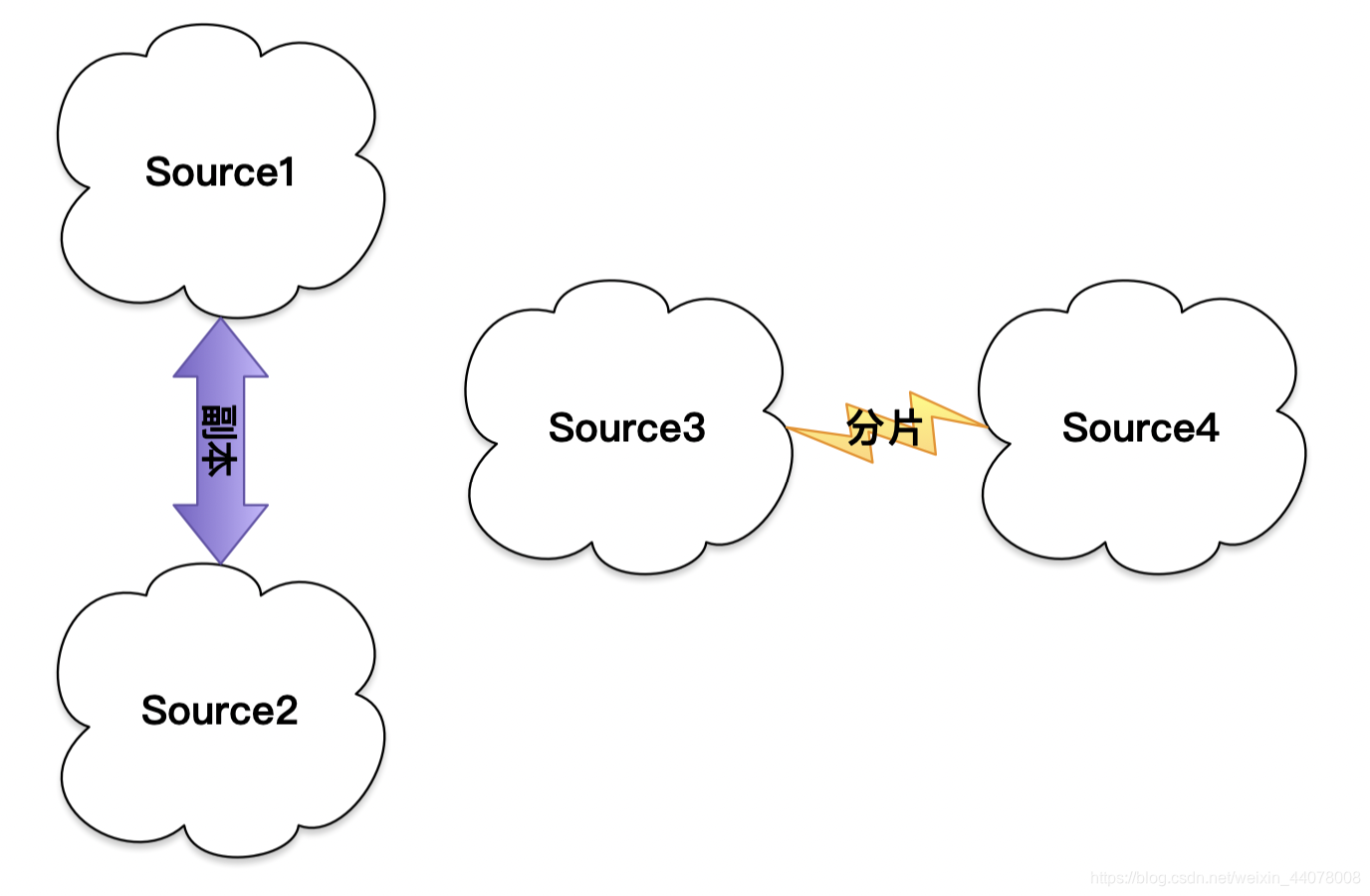

下面的图片和公式描述了分片和副本的关系：
$\\ Source3.data \neq Source4.data$
在这里插入图片描述

下面具体讲一下数据副本。

2. 数据副本

说到数据副本，那么就要说到Replicated-MergeTree，只有这种表引擎才有副本的概念与使用的能力。Replicated-MergeTree作为MergeTree的派生引擎，在其基础上添加了分布式协同的功能。如下图：
在这里插入图片描述

上述过程可以分为三步：

数据首先被写入内存缓冲区。
数据接着被写入tmp临时分区，待全部完成后写入正式分区。
添加了ZooKeeper部分，建立一系列监听节点。

在整个通讯过程中，zookeeper不涉及表数据的传输。

2.1 特点

依赖Zookeeper：在INSERT以及ALTER查询时，ReplicatedMergedTree会借助ZooKeeper实现分布式协同的能力。
多主架构：可以在任意的副本进行INSERT以及ALTER，效果一致。
BLOCK数据块：在INSERT时，会根据max_insert_block_size的大小将数据进行切分。BLOCK的读写操作满足原子性和唯一性
- 原子性：跟mysql一样的理解，要么全部成功，要么全部失败。
- 唯一性：BLOCK会根据数据顺序、数据行、数据大小等计算HASH值。写入时发现存在相同HASH的BLOCK时，会自动忽略当前写入BLOCK块。这样预防了重复写入的问题。
表级别副本：副本是在表级别定义的，可以进行个性化设置。

2.2 定义形式

首先我们看一下zookeeper的配置：

下面是在/etc/clickhouse-server/config.d/zookeeper.xml的配置

<yandex>
  <zookeeper-servers>
  	<node>
    	<host>zookeeper-clickhouse</host>
      <port>2181</port>
    </node>
  </zookeeper-servers>
</yandex>

接着就是在全局配置/etc/clickhouse-server/config.xml中配置

<!--
	if 如果不使用副本，这样设置
-->
<zookeeper incl="zookeeper-servers" optinal="true"/>

<!--
	else
-->
<include_from>/etc/clickhouse-server/config.d/zookeeper.xml</include_from>
<zookeeper incl="zookeeper-servers" optinal="false"/>

可以通过sql命令来查看zookeeper里面的信息。

SELECT * FROM system.zookeeper WHERE path='/'

下面进入正题，介绍一下副本的定义形式：

ENGINE = ReplicatedMergeTree('zookeeper_path','replica_name')

Zookeeper_path：用户指定在zookeeper中创建的数据表的路径（可自定义）。例如

/clickhouse/tables/{shard}/table_name
# 其中/clickhouse/tables为固定前缀，表示根目录
# {shard}表示分片编号。一张表可以有多个分片
# table_name数据表的名称

replica_name：副本位置，同一分片的不同副本需要不同的名字

比如：

# 1分片 1副本
ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/test1','alvin1.icloud.com')
ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/test1','alvin2.icloud.com')

#2分片 1副本
ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/test1','alvin1.icloud.com')
ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/test1','alvin2.icloud.com')

ENGINE = ReplicatedMergeTree('/clickhouse/tables/02/test1','alvin3.icloud.com')
ENGINE = ReplicatedMergeTree('/clickhouse/tables/02/test1','alvin4.icloud.com')

3. RelicatedMergeTree原理解析

在RelicatedMergeTree中大量使用了zookeeper来实现副本之间的协同，包括主副本选举、副本状态感知、操作日志、任务队列等。下面讲一下zookeeper内部的结构。

3.1 Zookeeper内部结构

监听节点可以大致分成如下几类：

元数据：
- /metadata：保存元数据信息，包括主键、分区键等
- /columns：列名称和数据类型
- /replicas：设置参数中的replica_name
判断标识：
- /leader_election：用于主副本选举
- /blocks：记录Block数据块的Hash信息，比如partition_id
- /block_numbers：分区的写入顺序。各个副本在本地MERGE时，都会按照相同的顺序进行。
- /quornum：记录quornum的数量。
操作日志：
- /log：保存副本需要执行的任务指令。
- /mutation：当执行ALTER DELETE 和 ALTER UPDATE查询时，操作指令会被添加到这个节点。
- /replicas/{replica_name}/*：每个副本各自节点下的一组监听节点，指导副本在本地的执行。这里面有一些重要的节点：
  - /queue：任务队列节点
  - /log_pointer：log日志指针节点。

3.2 副本协同的核心流程

这里分成四个部分进行讲解：分别为INSERT、MERGE、MUTATION、ALTER这四个部分。

每一个部分先放上流程图，然后加上文字的描述。

3.2.1 INSERT

流程：

创建第一个副本实例

首先从Alvin1开始，对该节点执行CREATE
```
CREATE TABLE replicated_sales_1(
	id String,
	price Float64,
	date DateTime
) ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/replicated_sales_1','alvin1.icloud.com')
PARTITION BY toYYYYMM(create_time)
ORDER BY id
```
根据zookeeper_path初始化所有的节点；

在/replica下注册自己的副本实例；启动监听任务，监听/log；

参与副本选举，方式就是插入/leader_election节点，第一个插入成功的副本作为主副本。

创建第二个副本实例，在alvin2执行相同的语句

CREATE TABLE replicated_sales_1(
	id String,
	price Float64,
	date DateTime
) ENGINE = ReplicatedMergeTree('/clickhouse/tables/01/replicated_sales_1','alvin2.icloud.com')
PARTITION BY toYYYYMM(create_time)
ORDER BY id

向第一个副本实例写入数据
```
INSERT INTO TABLE replicated_sales_1 VALUES(1,99.9,"2021-07-07 00:00:00")
```
首先会向本地分区写入数据，接着向/block节点写入分区的block_id
由第一个副本推送日志logEntry

可以看出操作为GET，需要下载的分区为202107_0_0_0
第二个副本拉取日志

注意：拉取以后**不会直接执行！**而是放到/replicas/alvin2.icloud.com/queue中。
第二个副本实例向其他副本发送下载请求

alvin2基于/queue开始执行任务，当看到get请求时，会选择一个远端作为数据下载的来源。

副本选择算法：
- 从/replicas节点拿到所有的副本节点
- 遍历副本选择/queue自节点最少的且log_pointer下标最大的节点进行拉取。
副本实例响应下载
第二个实例下载数据并完成本地写入

Tmp_fetch_202107_0_0_0->202107_0_0_0

在这里插入图片描述

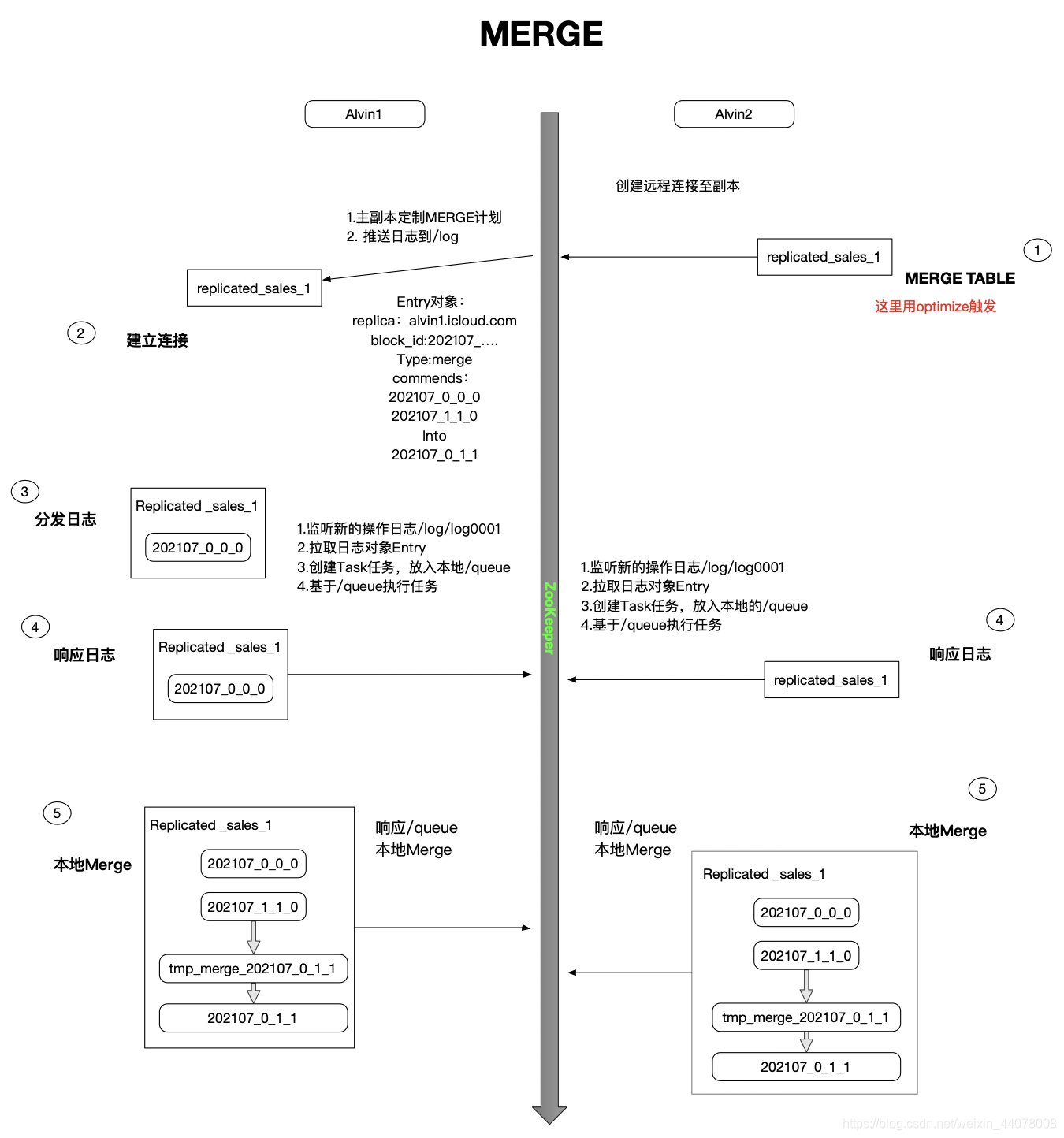

3.2.2 MERGE

由于细节在图中展现出来，流程仅简要概述

流程：

创建远程连接，尝试连接主副本
主副本接受通讯
由主副本指定MERGE策略并推送Log

从日志里面可以看出，操作类型为MERGE类型，需要合并的分区为202107_0_0_0与202107_1_1_0

同时，主副本会锁住执行线程，对日志的接收情况进行监听，其由replication_alter_partitions_sync控制：
- 0: 不做任何等待
- 1：只等待主副本完成
- 2:会等待所有的副本拉取完成
各个副本拉取Log
各个副本在本地执行MERGE

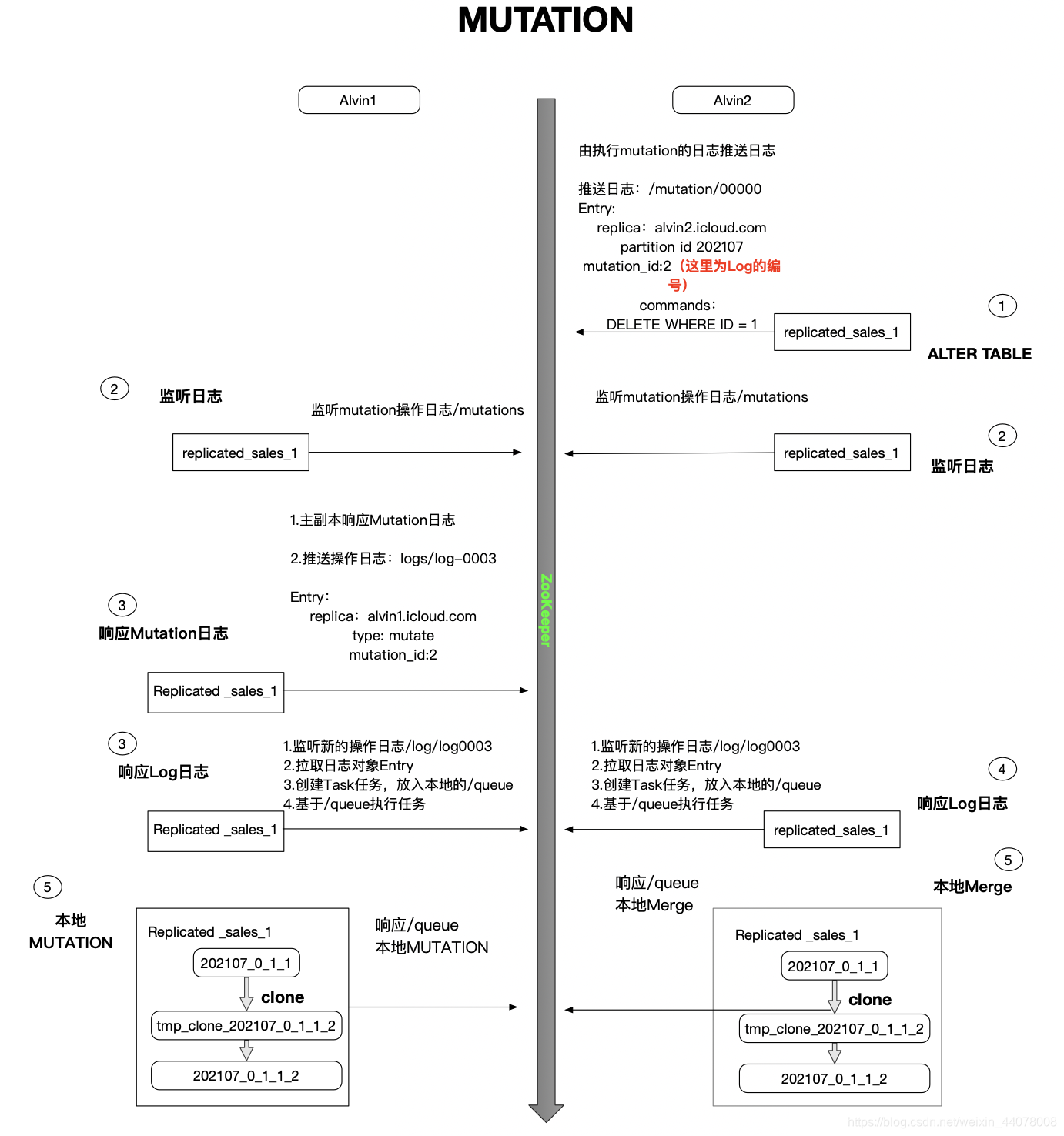

3.2.3 MUTATION

流程：

推送MUTATION日志
所有副本监听mutation日志
由主副本实例响应mutation日志并推送Log日志
各个副本拉取log日志
各个副本本地执行mutation

在这里插入图片描述

3.2.4 ALTER

过程：

修改共享元数据
```
ALTER TABLE replicated_sales_1 ADD COLUMN comment String
```
执行后会修改Zookeeper内的共享节点：/metadata，/columns
监听共享元数据变更并各自执行本地修改
确认所有的副本更改完毕

在这里插入图片描述

4. 数据分片

为了解决单机情况下，存储量的限制问题。clickhouse引入了分片的概念，对于clickhouse来说，每一个服务节点都可以称作分片（shard）。

为了解决分片的负载问题，click house引入了Distributed表引擎来进行代理，解决路由问题。

为什么叫做代理？

因为Distributed表本身不存放数据，仅作为分布式表的一层透明代理，在集群内自动开展数据的写入、分发、查询、路由工作。

从集群配置来进行讲解，首先给出Distributed表引擎与分片的关系。

在这里插入图片描述

4.1 自定义分片与副本

不包含副本的分片

<!-- 2分片 0副本 -->
<sharding_simple> <!-- 自定义集群名字 -->
  <shard> <!-- 分片 -->
    <replica> <!-- 副本 -->
      <host>alvin1.icloud.com</host>
      <port>9000</port>
    </replica>
  </shard>
  <shard> <!-- 分片 -->
    <replica> <!-- 副本 -->
      <host>alvin2.icloud.com</host>
      <port>9000</port>
    </replica>
  </shard>
</sharding_simple>

其中，两分片0副本！

N个分片N个副本

一分片一副本

<!-- 1分片 1副本 -->
<sharding_simple> <!-- 自定义集群名字 -->
  <shard> <!-- 分片 -->
    <replica> <!-- 副本 -->
      <host>alvin1.icloud.com</host>
      <port>9000</port>
    </replica>
    <replica> <!-- 副本 -->
      <host>alvin2.icloud.com</host>
      <port>9000</port>
    </replica>
  </shard>
</sharding_simple>

两分片，每个分片一个副本

<!-- 1分片 1副本 -->
<sharding_simple> <!-- 自定义集群名字 -->
  <shard> <!-- 分片 -->
    <replica> <!-- 副本 -->
      <host>alvin1.icloud.com</host>
      <port>9000</port>
    </replica>
    <replica> <!-- 副本 -->
      <host>alvin2.icloud.com</host>
      <port>9000</port>
    </replica>
  </shard>
  <!-- 分割 -->
  <shard> <!-- 分片 -->
    <replica> <!-- 副本 -->
      <host>alvin3.icloud.com</host>
      <port>9000</port>
    </replica>
    <replica> <!-- 副本 -->
      <host>alvin4.icloud.com</host>
      <port>9000</port>
    </replica>
  </shard>
</sharding_simple>
