[大数据]Flink On Yarn

Yarn模式

Yarn是一个分布式集群资源管理框架，在Yarn集群上可以部署运行各种分布式式应用程序。例如：Mapreduce，Spark。Yarn框架为这些分布式应用程序运行提供了可靠的支持。

因为在生产开发环境中很少使用Standalone模式，Flink On Yarn模式用的稍微多一点，今天我们就来讲讲Flink On Yarn

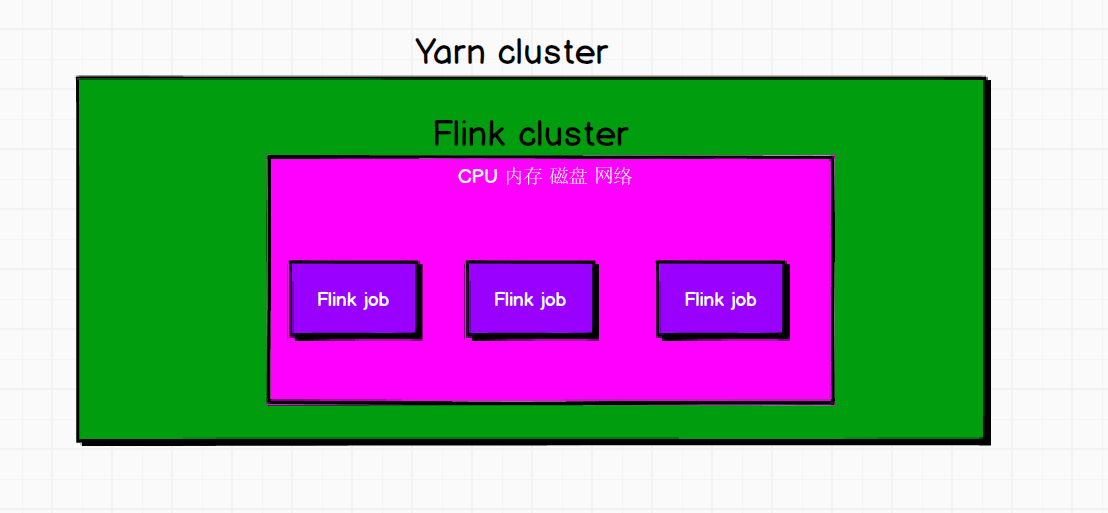

第一种方式

在Yarn集群中初始化一个Flink集群，该Flink集群占用着指定的资源，以后的Flink作业都会向这个Flink集群提交，这个Flink作业会常驻于Yarn集群中

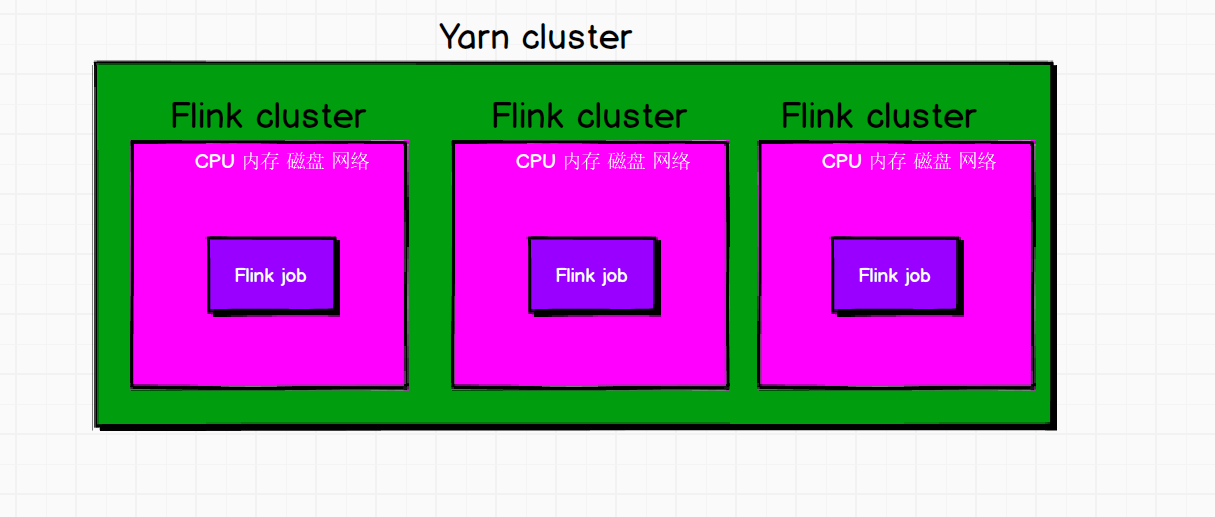

第二种方式

每次提交Flink作业的时候都会在Yarn集群上创建一个独立的Flink集群，与上面的不同的是，该提交的Flink作业之间相互独立不受影响，等到Filnk作业执行完毕之后就会释放资源

在Yarn集群中启动一个Flink集群

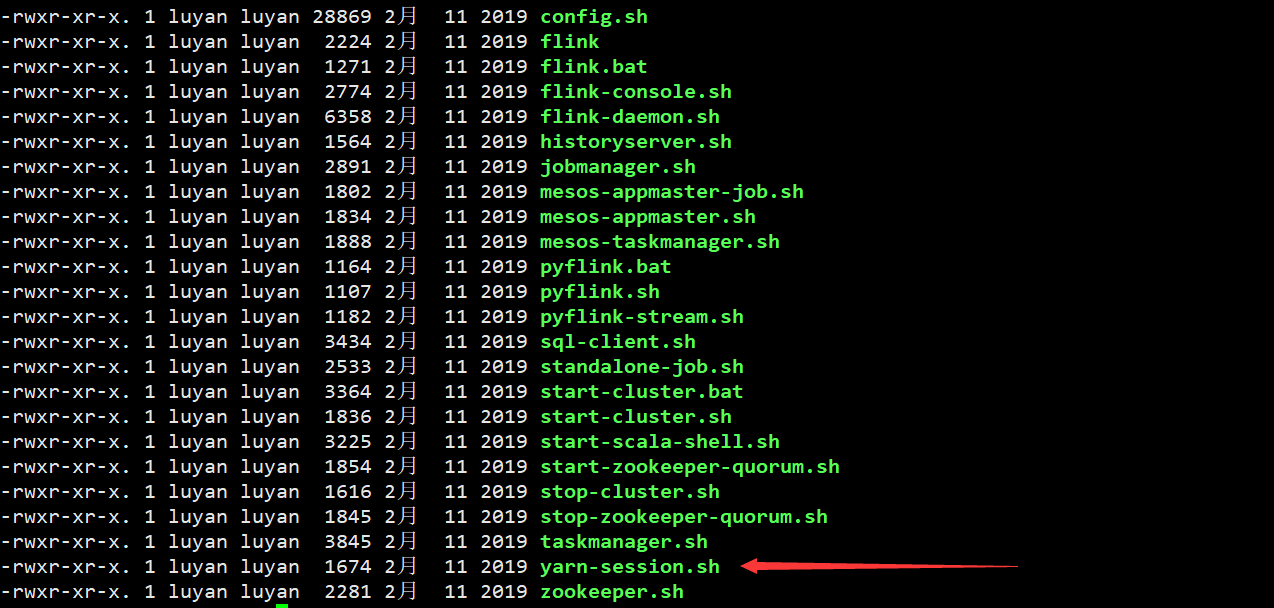

我们可以进入到Flink的bin目录下找到与之相关联的启动脚本

[luyan@hadoop114 bin]$ ./yarn-session.sh

执行这个脚本之后，控制台上就会打印Flink集群的各种信息。最终要的一点我们会看到如下信息：

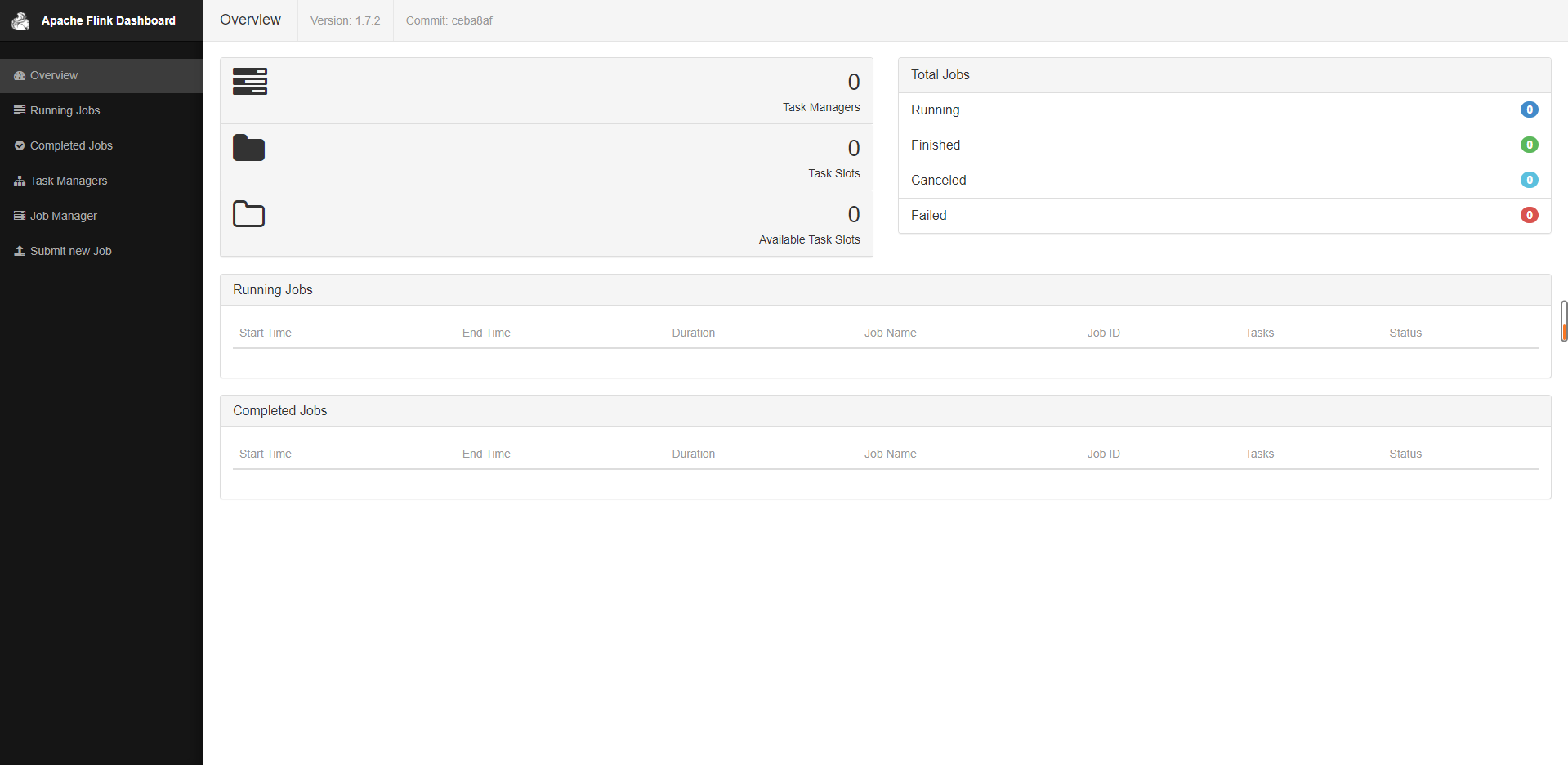

JobManager Web Interface: http://hadoop114:51775，这个表示在Yarn集群中初始化一个Flink集群的Web UI地址，如下图：

下面我们来介绍关于yarn-session的一些常用的命令
在调用yarn-session.sh脚本的时候，指定-h参数可以查看该脚本提供的可选参数：

[luyan@hadoop114 bin]$ ./yarn-session.sh -h
Usage:
   Required
     -n,--container <arg>   Number of YARN container to allocate (=Number of Task Managers)
   Optional
     -D <property=value>             use value for given property
     -d,--detached                   If present, runs the job in detached mode
     -h,--help                       Help for the Yarn session CLI.
     -id,--applicationId <arg>       Attach to running YARN session
     -j,--jar <arg>                  Path to Flink jar file
     -jm,--jobManagerMemory <arg>    Memory for JobManager Container with optional unit (default: MB)
     -m,--jobmanager <arg>           Address of the JobManager (master) to which to connect. Use this flag to connect to a different JobManager than the one specified in the configuration.
     -n,--container <arg>            Number of YARN container to allocate (=Number of Task Managers)
     -nl,--nodeLabel <arg>           Specify YARN node label for the YARN application
     -nm,--name <arg>                Set a custom name for the application on YARN
     -q,--query                      Display available YARN resources (memory, cores)
     -qu,--queue <arg>               Specify YARN queue.
     -s,--slots <arg>                Number of slots per TaskManager
     -sae,--shutdownOnAttachedExit   If the job is submitted in attached mode, perform a best-effort cluster shutdown when the CLI is terminated abruptly, e.g., in response to a user interrupt, such
                                     as typing Ctrl + C.
     -st,--streaming                 Start Flink in streaming mode
     -t,--ship <arg>                 Ship files in the specified directory (t for transfer)
     -tm,--taskManagerMemory <arg>   Memory per TaskManager Container with optional unit (default: MB)
     -yd,--yarndetached              If present, runs the job in detached mode (deprecated; use non-YARN specific option instead)
     -z,--zookeeperNamespace <arg>   Namespace to create the Zookeeper sub-paths for high availability mode

• -q，–query：该参数用于显示Yarn集群中可用的资源，并不会开启一个Yarn会话

[luyan@hadoop114 bin]$ ./yarn-session.sh -q
NodeManagers in the ClusterClient 1|Property         |Value
+---------------------------------------+
|NodeID           |hadoop114:43463
|Memory           |8192 MB
|vCores           |8
|HealthReport     |
|Containers       |0
+---------------------------------------+
Summary: totalMemory 8192 totalCores 8
Queue: default, Current Capacity: 0.0 Max Capacity: 1.0 Applications: 0

• 以指定的参数来启动一个Flink集群
  默认情况下启动Flink集群将使用flink-conf.yaml文件中的配置，我们使用 -jm 参数给Flink集群的作业管理器分配1024MB的内存空间，-tm 参数给任务管理器分配1024MB的内存空间，-s 指定每个任务管理器的任务槽数，可以看到启动的时候打印的日志就会显示当前的配置参数的情况

[luyan@hadoop114 bin]$ ./yarn-session.sh -jm 1024m -tm 1024m -s 1 -nm luyanFlink
2021-07-23 06:44:45,070 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: jobmanager.rpc.address, localhost
2021-07-23 06:44:45,072 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: jobmanager.rpc.port, 6123
2021-07-23 06:44:45,072 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: jobmanager.heap.size, 1024m
2021-07-23 06:44:45,072 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: taskmanager.heap.size, 1024m
2021-07-23 06:44:45,072 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: taskmanager.numberOfTaskSlots, 1
2021-07-23 06:44:45,072 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: parallelism.default, 1
2021-07-23 06:44:45,073 INFO  org.apache.flink.configuration.GlobalConfiguration            - Loading configuration property: rest.port, 8081

• 停止Yarn会话
  直接在客户端输入stop然后回车来停止Yarn会话==

• 独立的Yarn会话
  上述的启动会保持前台一直运行，如果要继续进行后续操作需要重新开一个窗口，如果不想一直保持Flink Yarn客户端前台运行，就可以在启动yarn-session.sh脚本的时候添加一个 -d 参数

[luyan@hadoop114 bin]$ ./yarn-session.sh -d
JobManager Web Interface: http://hadoop114:56083
2021-07-23 07:00:38,211 INFO  org.apache.flink.yarn.cli.FlinkYarnSessionCli                 - The Flink YARN client has been started in detached mode. In order to stop Flink on YARN, use the following command or a YARN web interface to stop it:
yarn application -kill application_1626992692657_0004

以上截取了部分的重要信息，这个时候就无法通过停止Linux进程或者在客户端输入stop来停止会话，需要获取该Yarn会话的ID，使用Yarn命令进行关闭

yarn application -kill application_1626992692657_0004

提交作业到Filnk集群中

在Yarn集群中初始化一个Flink集群之后，我们就可以提交Flink作业至上面运行，如下命令：

[luyan@hadoop114 flink-1.7.2]$ bin/flink run ./examples/batch/WordCount.jar

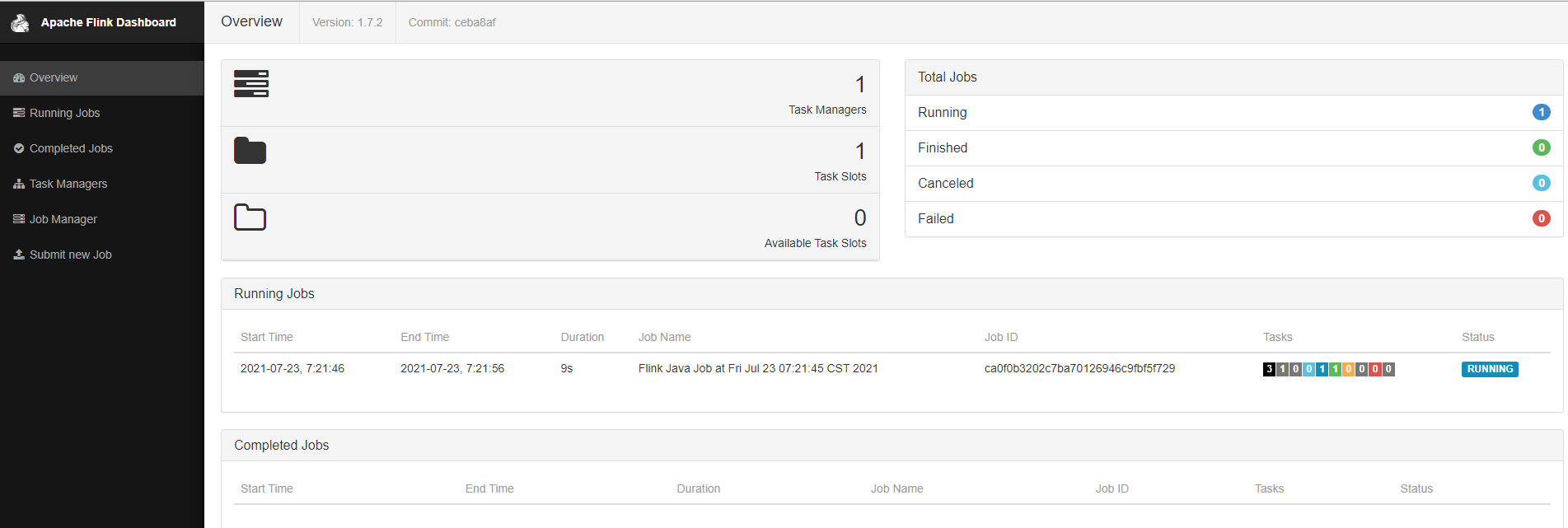

此时Flink集群的Web管控台的资源使用情况如下：

在Yarn集群中运行独立的Flink作业

此模式一个Flink作业会被开辟一个单独的Flink集群，我们可以直接通过bin/flink这个脚本启动，只需要加 -m yarn-cluster即可，Flink作业运行完之后，创建的Flink集群也会随之消失。

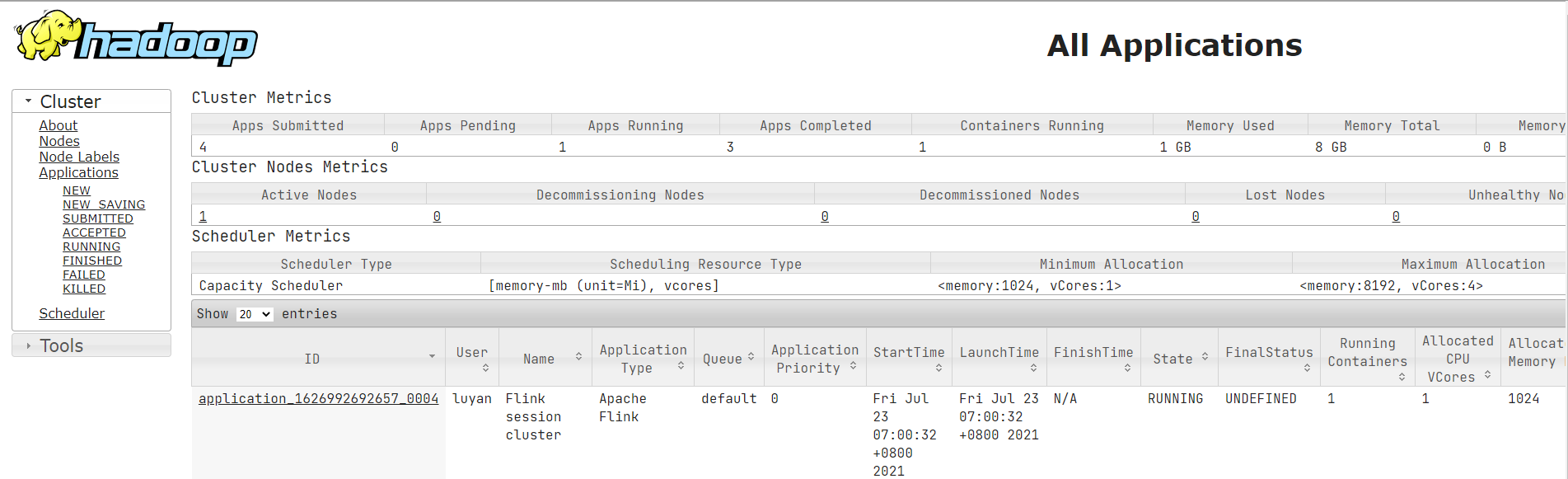

启动之后进入YARN的管控台可以看到

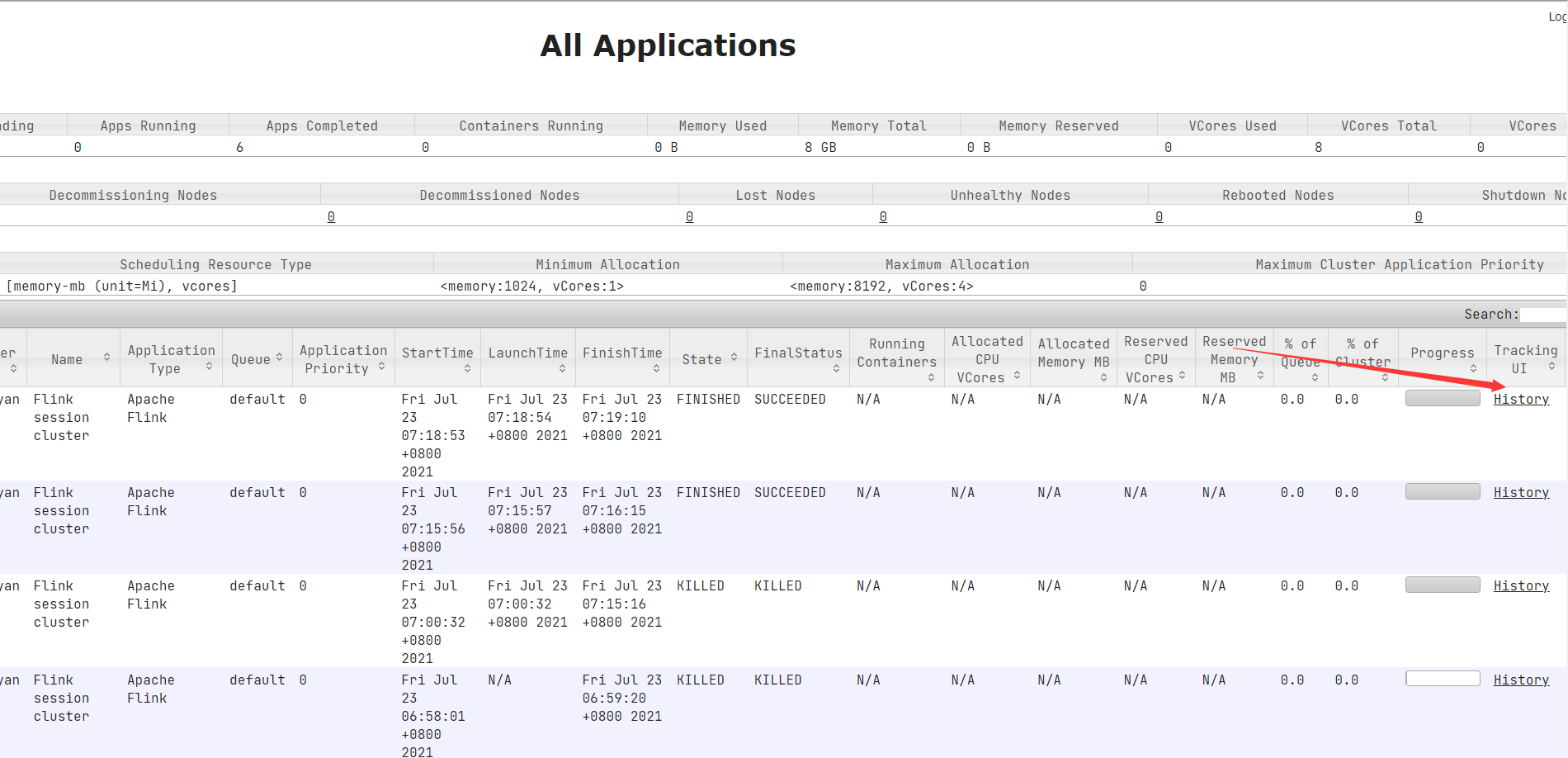

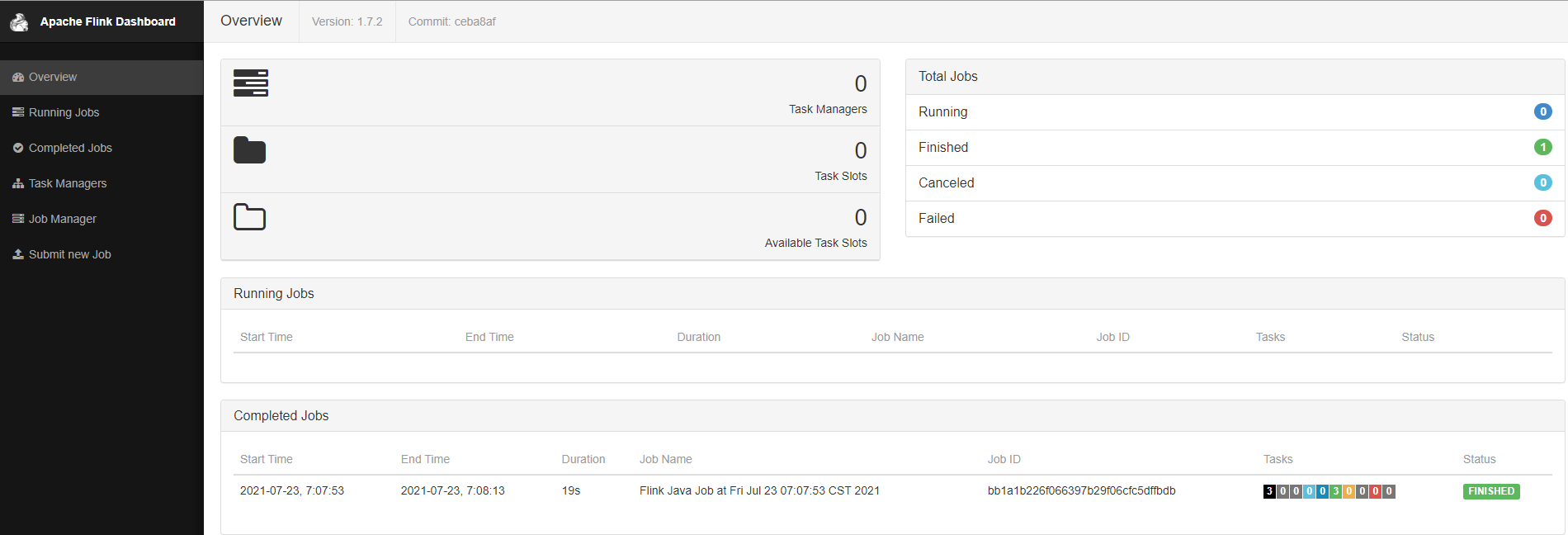

点击对应的会话的Tracking UI可进入当前运行的Flink集群的管控台页面，如下：

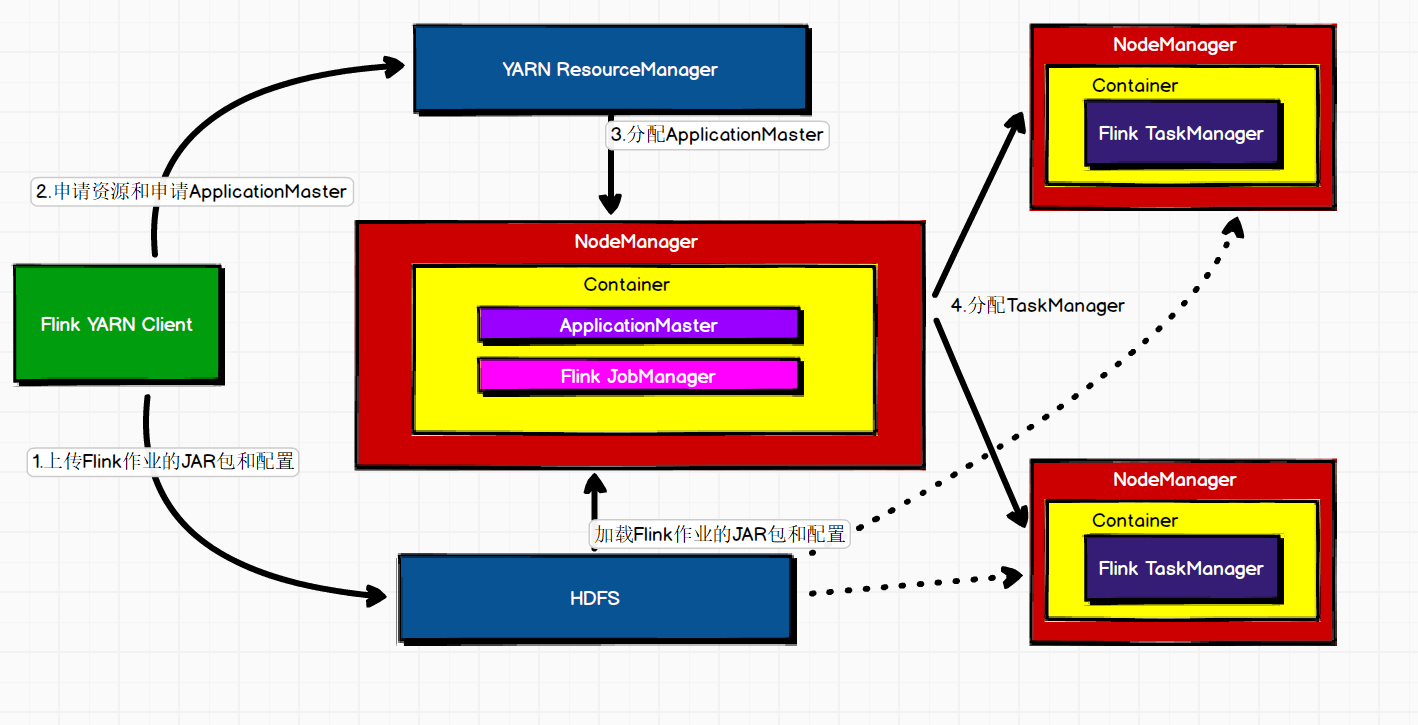

Flink和Yarn的交互

1. 在启动一个新的Flink Yarn会话时，Flink Yarn客户端先检查所请求的资源是否满足可用，可用之后将Flink作业的JAR包和配置上传到HDFS
2. Flink Yarn客户端请求Yarn的ResourceManager去分配容器和通知对应的NodeManager启动ApplicationMaster
3. ApplicationMaster启动后将从HDFS上加载Flink作业的JAR包和配置以启动JobManager，JobManager启动之后ApplicationMaster向ResourceManager申请容器资源以启动TaskManager，ResourceManager分配容器资源以后，由ApplicationMaster通知容器资源所在的NodeManager去启动TaskManager。随后NodeManager将从HDFS上加载Flink作业的JAR包和配置并启动TaskManager，之后TaskManager向JobManager发送心跳，并等待JobManager分配任务。
