前面介绍了比较直观的framebuffer模块（负责把有一个内存地址ADDR的内容显示到屏上），hwc模块（叠加器，负责把surfaceFlinger送来的各种输入layer叠加到显存上），接下来开始介绍surfaceFLinger这个android显示相关最核心的系统服务。

文章目录

一、SurfaceFlinger定义与概念

Surface定义—供生产方与消耗方交换图形buf缓冲区

要理解SurfaceFlinger，当然先要理解surface这一基础概念。应用的每个 Window 会关联一个 Surface，Surface会关联真正的Graphic Buffer缓冲队列。android绘图的API很多，比如2D的绘图skia；3D的绘图OpenGL，Vulkan等，绘制到surface上。

SurfaceFlinger定义—统一管理surface的显示系统服务

SurfaceFlinger是一个系统服务，要实现了Surface的建立、控制、管理，创建display显示通道，控制GraphicBuffer申请轮转，基于Vsync事件同步管理需要参与显示的surface给HWComposer硬件叠加器叠加显示到屏幕上。
在这里插入图片描述

SurfaceFlinger的基础框架client&&service（待更新）

二、SurfaceFlinger关键设计分析

BufferQueue—基础buffer轮转组件

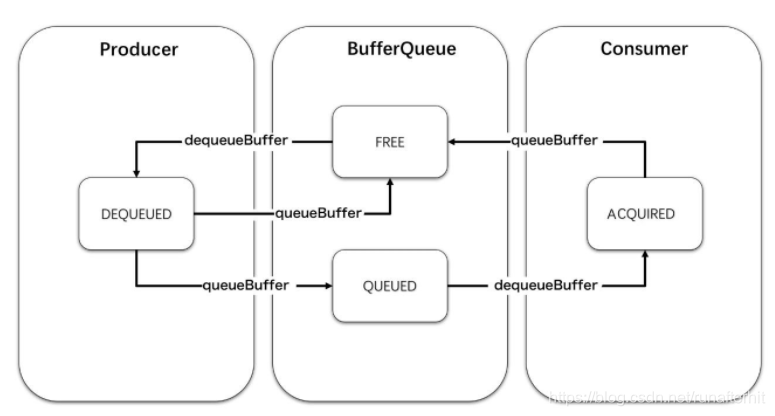

BufferQueues 是 Android 图形组件之间的粘合剂。它们是一对队列，可以管理buffer从生产方到消耗方的固定周期。BufferQueue 是将缓冲区池与队列相结合的数据结构，用 Binder IPC 在进程之间传递buffer（生产者消费者可在不同进程）。图像生产方的一些示例包括由相机 HAL 或 OpenGL ES 游戏生成的相机预览。图像消耗方的一些示例包括 SurfaceFlinger 或显示 OpenGL ES 流的另一个应用，如显示相机取景器的相机应用。
在这里插入图片描述

Vsync—基于显示刷新事件的过程同步控制

基于Vsync信号（垂直时序刷新信号，可以简单理解为屏幕每刷新一帧上报一个事件，比如60HZ刷新的屏幕，vsync上报就是每秒均衡的60次）同步显示buffer处理流水线（包括渲染绘制、合成、显示），让绘制叠加显示更有序匹配。
SurfaceFlinger 通过调用 setVsyncEnabled 来控制 HWC 是否生成 VSYNC 事件。在 VSYNC 事件中，屏幕开始显示帧 N，而 SurfaceFlinger 开始为帧 N+1 合成，应用处理等待的输入并绘制生成帧 N+2。

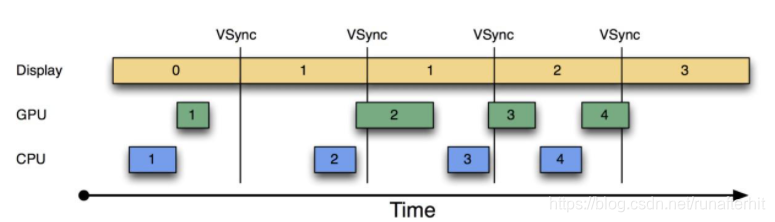

CPU开始处理第1帧的纹理，处理完成之后GPU进行合成，在第1帧到来时候，显示屏显示第1帧，接着同步的CPU可以开始处理第2帧的纹理，GPU在CPU处理完成之后栅格化合成，在第2个垂直同步信号到来的时候，显示屏可以展示第2帧。如下图为不基于vsync和基于vsync的两种方式；
在这里插入图片描述

Triple Buffer—三重缓存机制提高对性能波动的容忍度

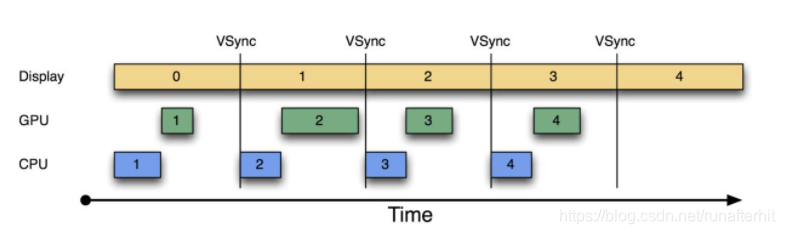

除了Vsync的机制，Android还使用了多级缓冲的手段以优化UI流程度。下图分别为双buffer和三buffer缓存面临性能波动的情况下平滑处理情况。
在这里插入图片描述

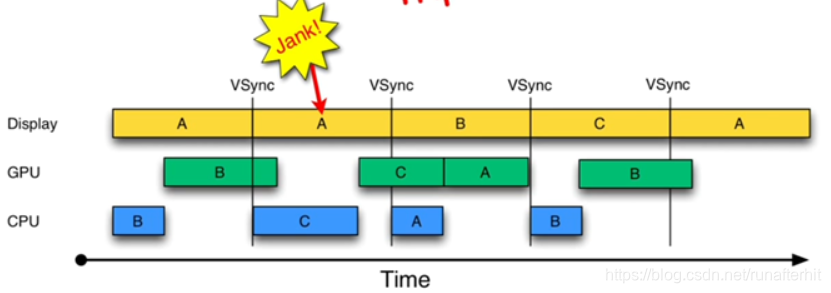

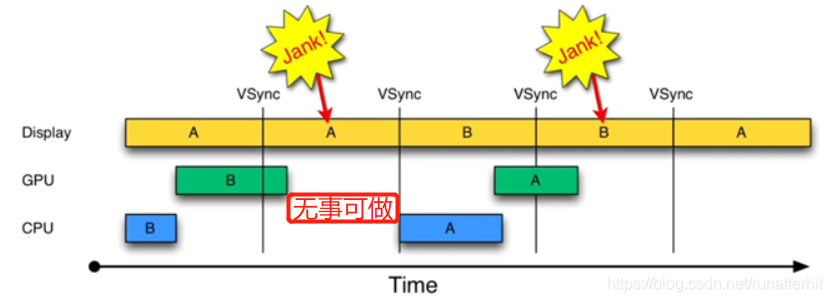

可见由于资源抢占等性能问题导致某一帧GPU掉链子，vsync信号到来时buffer B的数据还没准备好，而此时Display又在显示buffer A的数据，双buffer条件下导致后面CPU/GPU没有新的buffer着手准备数据，空白时间无事可做，后面Jank频出，如果三buffer情况，CPU/GPU可以用C buffer开始准备数据。

fence机制—提前送帧设计降低buffer轮转延时

fence：android4.4开始引入的一种资源同步机制，主要用于处理跨硬件场景，如CPU、GPU、HWC之间的buffer资源同步。简单来说，就是生产者把buffer 在生产完成之前带上一个fence节点提前送出去（常叫aquire fence），消费者需要使用的时候通过fence去查看是否生产完来决定使用。或者消费者收到buffer后准备使用前就把buffer 带上一个fence（常叫release fence）还给生产者，生产者需要再绘制时通过fence去查看是否消费完成。核心就是省去buffer中间调度传递的时间； android中基本fence是使用图如下：在这里插入图片描述
参考博文：https://blog.csdn.net/runafterhit/article/details/89293013

hwcomposer—多图层硬件叠加器封装

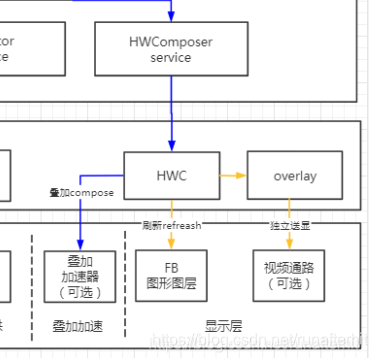

为了解放GPU的绘制能力，很多芯片厂家会提供硬件叠加合成，如果硬件叠加器支持的场景都可以走硬件叠加，解放GPU的绘制能力专心绘制，提升的渲染性能同时还能大幅度的降低功耗（GPU强绘制，叠加搬移并不擅长，高功耗）。
在这里插入图片描述
参考博文：https://blog.csdn.net/runafterhit/article/details/118884165

overlay—独立与主图层的单独显示层（依赖硬件，常作视频显示）

Overlay（覆盖）是一种数字视频的显示技术，它允许数字信号不经过显示芯片(GPU)处理，而直接通过显存输出到显示器屏幕上。Overlay显示模式最大的用途在于优化视频播放。很多芯片厂商在适配底层显示系统的时候，都会针对播放视频内容做效果优化的视频独立通路得到更好的效果。
这个很好理解，视频的采集-编码-压缩传输-解码-调优显示和图形和绘制渲染本身可以说是两个领域，各自有各自的技术衍生发展方向。一般基于android的TV和机顶盒都会支持overlay显示这种方式。
在这里插入图片描述

三、SurfaceFlinger关键流程分析（待更新）

1、应用创建surface

2、应用程序对窗口的控制和画图渲染surface

3、SurfaceFlinger按事件触发surface合并显示

四、SurfaceFlinger的典型android通路（待更新）

五、dumpsys SurfaceFlinger调试命令

通过dumpsys SurfaceFlinger可以查看surfaceFlinger相关系统信息，比如系统中的layer信息，hwc合成信息，buffer信息等等；
