M62429驱动笔记
M62429是一款串行数据控制的双声道电子音量控制器芯片，它的规格书（中文）,三菱（英文）, RENESAS（英文）

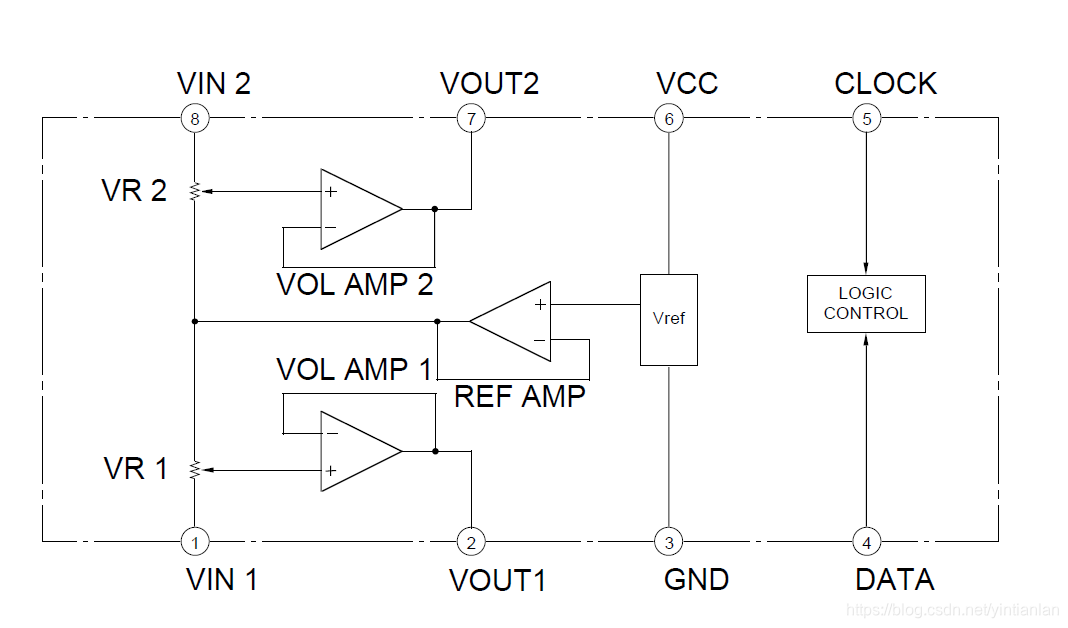

1.功能框图

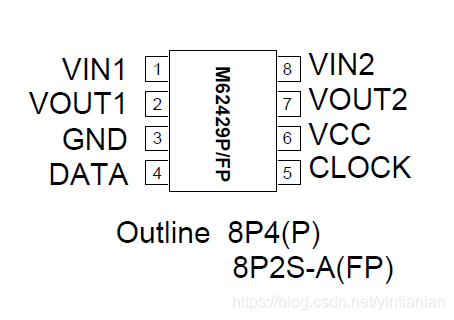

2.引脚说明
| Pin no. | Symbol | Function |
|---|---|---|
| 1 | VIN 1 | 声道 1 输入脚 |
| 2 | VOUT1 | 声道 1 输出脚输 |
| 3 | GND | 地 |
| 4 | DATA | 控制数据输入脚，与时钟同步数据输入脚 |
| 5 | CLOCK | 传输串行数据地时钟入脚 |
| 6 | VCC | 电源，必须接滤波容到地电源 |
| 7 | VOUT2 | 声道 2 输出脚 |
| 8 | VIN2 | 声道 2 输入脚输 |
3.驱动电路
详细说明见规格书。
4.驱动数据说明
要想驱动M62429，需要在CLOCK发出11个周期时钟，DATA脚发出11位数据
| D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0/1 | 0/1 | 音量 | 1 | 1 |
其中：
| BIT | 说明 |
|---|---|
| D0 | 0：选择声道1 1：选择声道2 |
| D1 | 0：同时控制两个声道 1：只能控制一个声道 |
| D2~D8 | 音量控制码，Volume 0 to -83dB (1dB/step), -∞ |
| D9 | 默认为1，不可改变 |
| D10 | 默认为1，不可改变 |

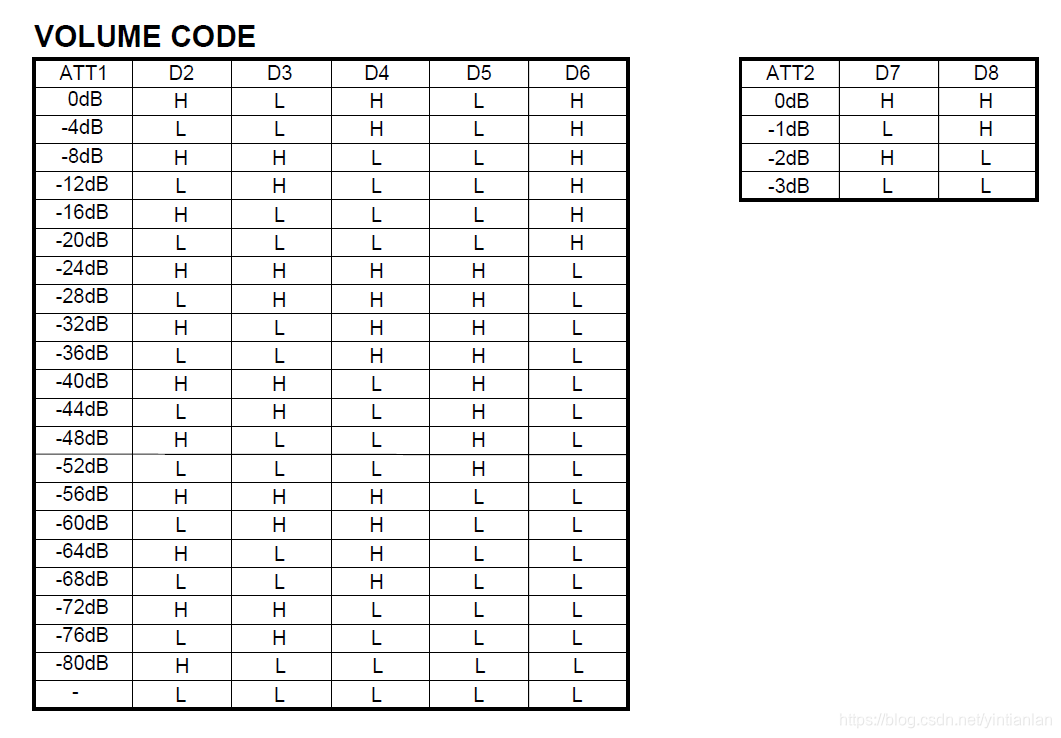

音量控制器可以将声音衰减0 ~ -83dB，其中D2~D6控制步长为4dB，加上D7、D8才能达到控制步长为1dB的要求；
最大音量时衰减值为0dB，即D2 ~ D8的数据为：1010111，假如只使用通道1，只控制一个声道，则D0~D10为：01101011111；
再例如将音量衰减值-36dB，D2 ~ D8为：0011011，则D0~D10为：01001101111，D0在低位，D10在高位，在计算器中得出数据为: 0x7B2，使用单片机驱动音量控制芯片是，DATA上发送的数据为0X07B2。

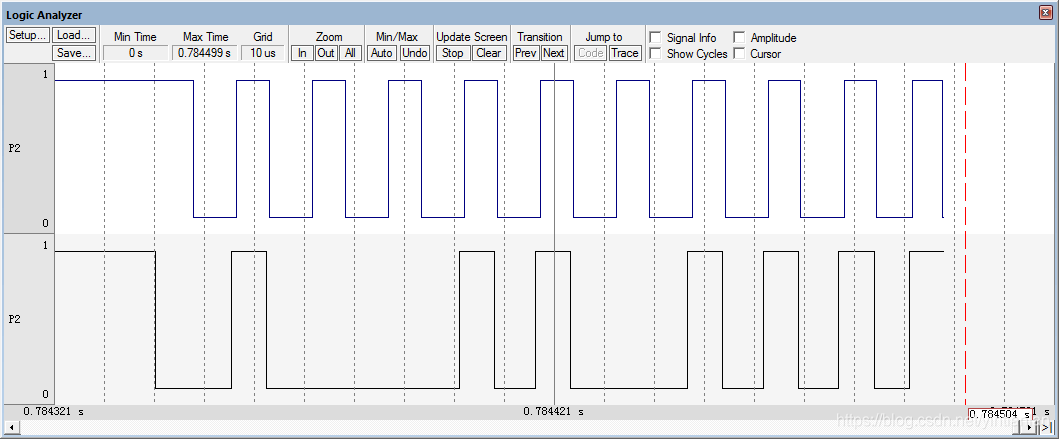

端口仿真波形:
5.驱动例程
这里给出两种实现的方法：
A.取0 ~ -83dB内的数据，将D0、D1、D2~D8全部预定义好，整成一个数组，设置音量时，直接在数组内取值，使用IO口将数据发送出去；
// 第一级音量定义
#define MainVol_0dB 0x15 // 0dB
#define MainVol_n4dB 0x14 // -4dB
#define MainVol_n8dB 0x13 // -8dB
#define MainVol_n12dB 0x12 // -12dB
#define MainVol_n16dB 0x11 // -16dB
#define MainVol_n20dB 0x10 // -20dB
#define MainVol_n24dB 0x0F // -24dB
#define MainVol_n28dB 0x0E // -28dB
#define MainVol_n32dB 0x0D // -32dB
#define MainVol_n36dB 0x0C // -36dB
#define MainVol_n40dB 0x0B // -40dB
#define MainVol_n44dB 0x0A // -44dB
#define MainVol_n48dB 0x09 // -48dB
#define MainVol_n52dB 0x08 // -52dB
#define MainVol_n56dB 0x07 // -56dB
#define MainVol_n60dB 0x06 // -60dB
#define MainVol_n64dB 0x05 // -64dB
#define MainVol_n68dB 0x04 // -68dB
#define MainVol_n72dB 0x03 // -72dB
#define MainVol_n76dB 0x02 // -76dB
#define MainVol_n80dB 0x01 // -80dB
// 第二级音量定义
#define SubVol_0dB 0x03 // 0dB
#define SubVol_n1dB 0x02 // -1dB
#define SubVol_n2dB 0x01 // -2dB
#define SubVol_n3dB 0x00 // -3dB
#define _1CH 0x00
#define _SINGLE 0x01
// 音量调节最大0dB, 最小-80dB, 分成12步
const uint VolumeTable[] = {
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_0dB << 2)), // 0dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_n2dB << 7) | (MainVol_0dB << 2)), // -2dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n4dB << 2)), // -4dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_n2dB << 7) | (MainVol_n4dB << 2)), // -6dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_n1dB << 7) | (MainVol_n8dB << 2)), // -9dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n12dB << 2)), // -12dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_n2dB << 7) | (MainVol_n16dB << 2)), // -18dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n24dB << 2)), // -24dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n36dB << 2)), // -36dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n48dB << 2)), // -48dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n60dB << 2)), // -60dB
(0x0600 | _1CH | (_SINGLE << 1) | (SubVol_0dB << 7) | (MainVol_n80dB << 2)), // -80dB
};
/*
************************************************************************************************************************
**函数原型: void VolumeSet(uchar VolIndex)
**参数说明: VolIndex: 音量调节
**返回值: 无
**说明: 该函数用于控制音量的大小,一共12项选择
************************************************************************************************************************
*/
void VolumeSet(uchar VolIndex)
{
uint Dat;
uchar i;
// 音量调节最大0dB, 最小-80dB, 分成12步
Dat = VolumeTable[VolIndex];
for(i=0;i<10;i++) //发送10位数据，共11位，最后1位另外发
{
SDA_VOL=Dat&0x01;
SCL_VOL=1;
DELAY5US();
SDA_VOL=0;
SCL_VOL=0;
Dat>>=1;
}
SDA_VOL=1; //最后1位D10 = 1
SCL_VOL=1;
DELAY5US();
SCL_VOL=0;
}
SDA_VOL和SCL_VOL是单片机的输出脚，连接CLOCK和DATA，例如51中，定义为：
// M62429 IO 定义
sbit SDA_VOL = P2^2;
sbit SCL_VOL = P2^1;
调用函数
VolumeSet(8); //设置音量大小
B.将需要设置的音量根据规格书的说明，一一换算出来。
// ----------------- M62429 D0 控制位 --------------------------------
#define M62429_D0_SW_0 0x0 //选择声道1
#define M62429_D0_SW_1 0x1 //选择声道2
// ----------------- M62429 D1 控制位 --------------------------------
#define M62429_D1_SW_0 (0x0 << 1) //同时控制两个声道
#define M62429_D1_SW_1 (0x1 << 1) //只能控制一个声道
/*
************************************************************************************************************************
**函数原型: void VolSet(uchar ChnSet, uchar Volume)
**参数说明: ChnSet: 通道控制(bit 0：D0,bit 1: D1)
Volume: 音量控制,实际是0 ~ -83dB(1dB/step)
**返回值: 无
**说明: 该函数用于控制音量的大小
************************************************************************************************************************
*/
void VolSet(uchar ChnSet, uchar Volume)
{
/* m62429数据格式（D0~D10）
D0: 0:1CH / 1:2CH
D1: 0: Both channels at a time / 1: A channel at a time
D2~D6: 音量控制码(-4dB步进)
D7~D8: 音量控制码(-1dB步进)
D9:1
D10:1
*/
uint Dat;
uchar i;
Volume=87-Volume; //加上此句最大为0dB,最小为87dB
Dat=0x600|(Volume&0xfc)|((Volume&0x03)<<7); //音量合并成控制数据，查看DATASHEET
Dat=Dat|(ChnSet&0x03); //音量与通道控制合并成控制数据，查看DATASHEET
for(i=0;i<10;i++) //发送10位数据，共11位，最后1位另外发
{
SDA_VOL=Dat&0x01;
SCL_VOL=1;
_nop_();
_nop_();
_nop_();
SDA_VOL=0;
SCL_VOL=0;
Dat>>=1;
}
SDA_VOL=1; //最后1位D10 = 1
SCL_VOL=1;
_nop_();
_nop_();
_nop_();
SCL_VOL=0;
}
调用函数
VolSet(M62429_D0_SW_0|M62429_D1_SW_1, 36);//设置音量大小
两种方法实现的效果是一样的。
